1、永磁筒式磁選機是一款具有結構簡單，工作可靠，節省電耗，可根據現場及物料需求定制的磁選設備，其優點多多，所以被廣泛應用。磁系是磁選機的核心部分，磁系的高度、寬度、半徑和極數，相鄰磁極的磁位差，極距，極面寬和極隙寬的比值，磁極和磁極端面的形狀，以及磁極端面到其排列中心的距離等對磁場特性都有不小的影響。

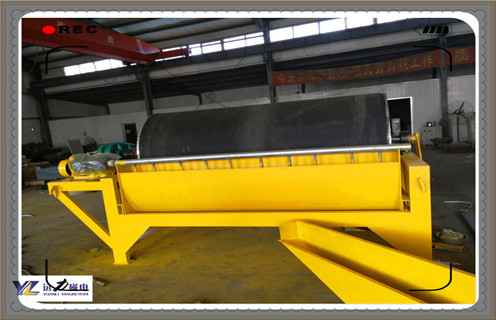

2、磁選機結構如圖1所示。磁路部分采用五極磁系，每個磁極由鐵氧體和釹鐵硼永磁塊粘結而成，用螺釘穿過磁塊中心孔固定在磁導板上，磁導板經支架固定在筒體的軸上，磁系固定，筒體旋轉。磁極的極性沿圓周交替排列，沿軸向極性相同。套在磁系外面的是不銹鋼非導磁材料制成的滾筒，采用非導磁材料是為了避免磁力線不能透過筒體進入選分區，而與筒體形成磁短路。

3、槽體靠近磁系的部位也應采用非導磁材料，其余可用普通鋼板或硬質塑料板。 磁選機的設計生產從磁路特性和機械特性入手，首先對磁極的排列方式進行研究，對基本磁路進行改進，采用均勻布置釹鐵硼磁體方式，使磁場在磁極中線處下降幅度明顯減小。

4、通過理論計算確定磁極高度。在磁極間隙中間加入輔助磁極，使磁場在磁極間隙處下降幅度明顯減小，進而使整個磁選機表面磁場接近均勻。我公司設計的永磁滾筒式磁選機符合設計要求，磁場性能良好，而且節省原材料，降低了成本。
