濕式筒式磁選機工作原理設計
產品分類： 濕式磁選機
濕式筒式磁選機工作原理，于冶金礦山礦業選礦，分為干式和濕式，用于選別細顆粒的磁性礦藏。永磁筒式磁選機選筒外表磁場強度遠高于通常
訂購熱線：13869611251
濕式筒式磁選機工作原理，于冶金礦山礦業選礦，分為干式和濕式，用于選別細顆粒的磁性礦藏。永磁筒式磁選機選筒外表磁場強度遠高于通常永磁磁選機，易于操作處理及保護，在各類選礦廠現場運用時具有明顯的節能省電功用。該永磁筒式磁選機的磁選圓筒可配三種槽體，即半逆流槽(CTB)、順流槽(CTS)和逆流槽(CTN)，以習氣不同的選別央求。半逆流槽永磁筒式磁選機適用于礦石粒度為0.5～0mm的粗選和精選，特別適用于粒度為0.15～0mm礦藏的精選。

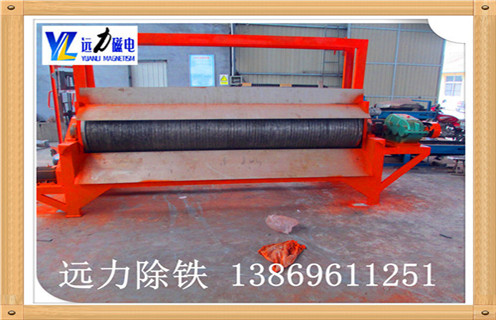

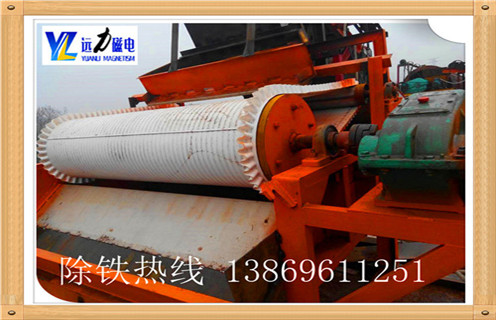

一、半逆流型濕式筒式磁選機的構造
主要由圓筒、磁系、槽體(底箱)、軸承座、吹散水管、給礦箱。分礦箱、卸礦水管、卸礦箱、支架、磁偏調整裝置、傳動部、減速機、聯軸器、電機。
圓筒是由2-4毫米的不銹鋼板卷成，筒體表面加一層耐磨材料。它不僅可以防止筒皮磨損，同時有利于磁性產品在筒體上的附著，加強筒體磁性礦粒的攜帶作用。耐磨層的厚度2-3毫米左右。圓筒的端蓋是用鋁-銅合金鑄成的。圓筒的各個部分所示的材料都應是非導磁性材料，使磁力線透過筒體進入選分區，避免與筒體形成磁短路。筒體電機經減速機帶動。
磁極與磁導板的組合方式有二種：一種磁塊帶孔，用銅螺栓固定在導磁板上;另一中用環氧樹脂等粘合劑粘活在磁板上。磁導板經支架固定在圓筒體的軸上，磁系固定不轉動。磁系的極數與包角和筒體的大小有直接關系，磁包角通常為106-135度，磁系偏高未0-20度，可以通過裝在軸上的磁偏角轉向裝置來調節。
二、濕式筒式磁選機的選分過程(工作原理)
礦漿以給礦箱進入磁選機的槽體(底箱)后，在給礦沖散水流的作用下，使礦粒呈松散狀態進入箱底的給礦區，磁性礦粒在磁場的作用下，形成“磁鏈或磁團”，并克服重力和機械力向磁極運動，被吸在圓筒的表面上，隨圓筒一起移動，在移動的過程中，由于磁系的交替排列，使磁性礦粒進行磁翻轉(或者叫著磁攪拌)，把夾雜在磁性礦粒中的一部分脈石礦粒清除，從而使精礦品味得到提高，磁性礦粒隨圓筒轉到磁系邊緣最弱處，在給礦水管噴出的沖洗水流的作用下，將它卸到精礦槽中。非磁性或弱磁性礦粒，在槽內礦漿流的作用下，從底板的尾礦孔排到尾礦管中。
