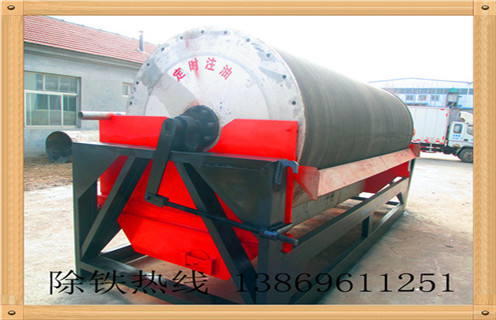

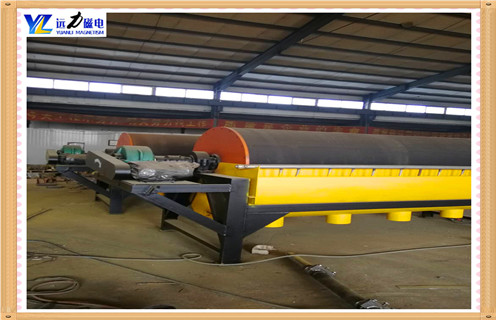

永磁磁選機主要由哪些部件組成
產品分類： 永磁筒式磁選機
永磁磁選機主要由哪些部件組成，遠力磁電生產的該機主要由永磁滾筒、調整機構、槽體、減速機、電機、進礦箱、精礦箱、機架等部分組成。
訂購熱線：13869611251
永磁磁選機主要由哪些部件組成，遠力磁電生產的該機主要由永磁滾筒、調整機構、槽體、減速機、電機、進礦箱、精礦箱、機架等部分組成。在磁選機研制中，磁系設計是關鍵，對分析磁選機性能，確定磁系結構參數、磁場性質、磁性顆粒受力情況及機器結構等起著重要作用。遠力磁電針對目前普通濕式永磁磁選機磁場強度不高，對弱磁性礦物粗選、尾礦拋尾以及非金屬除鐵效果不理想，提出了新的磁系機構，大大提高了作業空間內的磁場強度。
一、永磁磁選機主要部件組成
1、永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。
2、圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。
3、傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒旋轉。
4、槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。
5、機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。
6、磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。
7、進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。
8、精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
